Что такое прижимные фланцы для ПНД труб

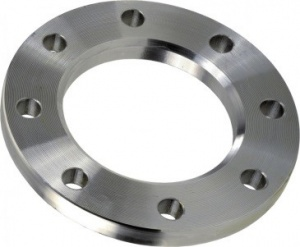

Прижимные фланцы для ПНД труб - это фланцы, созданные для соединения полиэтиленовых труб. Это плоские, расточенные фланцы, применяющиеся для присоединения трубопроводной арматуры, промышленного оборудования, задвижек к полиэтиленовым трубам.
Для присоединения в пластиковых трубопроводах для прижимного фланца используется полиэтиленовая втулка.

Для насаживания фланца на полиэтиленовую втулку,  его внутренний диаметр предварительно растачивают до необходимого размера. Далее приваривается конец втулки к концу полиэтиленовой трубы.

Стандарты
  Стальные прижимные фланцы для полиэтиленовых труб производятся

в диапазоне 20–1200 мм (наружный диаметр ПЭ трубы 25–1200 мм) с максимальным рабочим давлением 1,0 Мпа;
в диапазоне 20–600 мм (наружный диаметр ПЭ трубы 25–630 мм) с максимальным рабочим давлением 1,6 Мпа.
Производство данных фланцев регламентируется отечественным нормативно-техническим документом - ГОСТ 12820-80.

Давление Ру 0,1–2,5 Мпа (1–25 кгсм2).
Температура среды 203–573 ?К (от –70 до +300 ?С).

Технические требования, материал фланцев, крепежных деталей, прокладок, а также маркировка, упаковка и транспортировка соответствуют ГОСТу 12816-80. Данный стандарт применяется к стальным плоским приварным фланцам трубопроводов и соединительным частям машин, приборов, аппаратов и резервуаров.
Плоские стальные фланцы изготавливаются с уплотнительными поверхностями 1, 23, 45 и 89 и присоединительными размерами по ГОСТ 12815-80.






Обозначения

D — диаметр наружный фланца;

D1 — межосевое расстояние крепежных отверстий фланца;

D0 — внутренний диаметр фланца;

b — толщина тела фланца;

n — количество крепежных отверстий;

d —  диаметр крепежных отверстий



Производство фланцев
Изготавливать прижимные фланцы рекомендуется штамповкой, ковкой, методом плазменно-дуговой и кислородной резки, а также гибкой и последующей сваркой. Однако допустимы и другие методы изготовления фланцев.

Втулка под фланец изготавливается методом литья под давлением из полиэтилена марок ПЭ 80 и ПЭ 100 с последующей механической обработкой.

В виду того, что прижимные фланцы могут изготавливаться из различных марок стали, при выборе материала стоит учитывать давление, климатическую зону и рабочую среду трубопровода (соли, кислоты, нефть, вода и т.д). Вариативность выбора марки стали для изготовления фланца позволяет придать фланцу необходимые химические и механические свойства для максимального его использования.
